延長コードの使用などによる電圧降下のトラブルから、電動機器を守る！

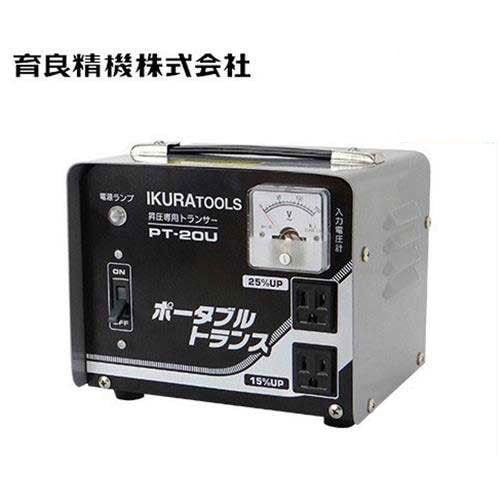

イクラ アップトランス 『ポータブルトランス』 PT-20U (屋内用)

小型軽量の昇圧専用アップトランス(昇圧器)です。延長コードの使用などによる電圧降下のトラブルから、電動機器を守ります！ モーターが熱をもってブレーカーが働いたり、回転に力が無く切断機の切れ味が悪いなどの場合に効果が期待できます。入力電圧の15％UP(115V)と25％(125V)の2種コンセント付き。

■特長

電圧降下対策に！ 延長コードの使用などによる電圧降下を防ぎ、電動工具の性能を十分に発揮することができます。

出力電圧が違う2種コンセント付き 入力電圧の15％増と25％増の2種類のコンセントから選択できます。

持ち運びに便利なコンパクトサイズ 幅200×奥行165×高さ176mm、質量が6.5kgなので持ち運びに便利です。

簡単操作 電源コードを接続して、ブレイカースイッチをONにするだけの簡単操作です。

ひと目でわかる入力電圧 大きな入力電圧計付きで、入力電圧の変動を確認できます。

■入力電圧と出力電圧の関係

入力電圧	15％UPコンセント	25％UPコンセント
100Vの場合	115Vに昇圧	125Vに昇圧
85Vの場合	98Vに昇圧	106Vに昇圧

※電圧降下は負過電流による電路内損失によるためです、機械を最大負荷で動かして端末電圧を測定しますと電圧降下率が分かります。

■寸法図	■仕様 品番 PT-20U 入力電圧 AC100V 出力電圧 AC115/125V 容量 2kVA(力率1の時2000W) 定格 連続 外径寸法 W200×L165×H176mm 質量 6.5kg 付属品 入力ケーブル(3芯)2mm2-2m

■イクラ 変圧器一覧

	昇圧器	降圧器	降圧器
型　式	PT-20U	PT-30T	PT-50D
入力電圧	AC100V	AC200/100V	AC200V
出力電圧	AC115/125V	AC100/115V	AC100/115V
容　量	2kVA	3kVA	5kVA
定　格	連続	連続	連続
質　量	6.5kg	14.5kg	20kg
