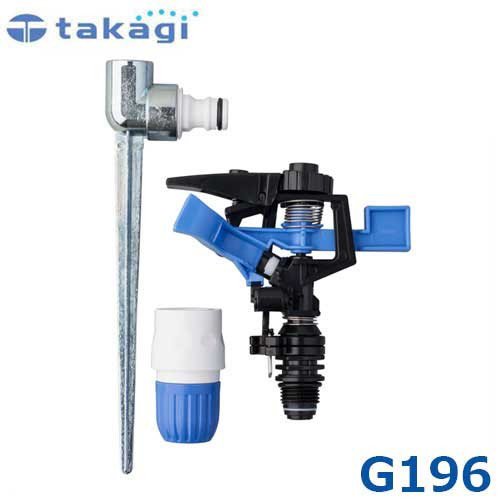

タカギ 園芸散水用スプリンクラー 『パルススプリンクラー』 G196 (散水範囲2-18m)
水圧によりヘッド上部が回転するので円形面積(全角度回転)や、扇形面積(部分回転)に散水できます。ホースとスプリンクラーの取り付け取り外しはコネクターでワンタッチです。
■
仕様
品名 |
パルススプリンクラー |
品番 |
G196 |
サイズ |
232×65×258mm |
散水範囲 |
2〜18m |
適合ホース |
内径:12〜15mm 外形:21mmまで |
付属品 |
コネクター×1 |
■散水範囲
水圧 |
飛距離調整ダイヤル MIN時の散水直径 |
飛距離調整ダイヤル MAX時の散水直径 |
0.2MPa (2kgf/cm2) |
約9.8m |
約14.8m |
0.3MPa (3kgf/cm2) |
約10.8m |
約16.8m |
0.4MPa (4kgf/cm2) |
約11.8m |
約18.0m |
※水圧が低い場合、(約0.1MPa(1kgf/cm2)以下)、正常に回転作動しないため、使用できません。 |
■外観
|
■
飛距離調節の仕方
飛距離調節の仕方 - 1
図1 |
飛距離調節つまみを締め込むと散水距離が短くなります。 |
図2 |
飛距離調節つまみを緩めると散水距離が長くなります。 |
|
|
|
飛距離調節の仕方 - 2
図3 |
飛距離調節ダイヤルを右に回すと調節板が上がり、飛距離が伸びます。 |
図4 |
飛距離調節ダイヤルを左に回すと調節板が下がり、飛距離が落ちます。 |
|
■
散水範囲調節の仕方
1 360度回転の場合 |
2 180度回転の場合 |
3 90度回転の場合 |
|
《全角度回転》 1
切替レバーを上げると360度回転し円形面積に散水できます。
|
|
《部分回転》 2 3
切替レバーを下げ散水範囲調節レバーを調節すると部分回転し、扇形面積に散水できます。
|
