ミナト電機工業 > エンジン・モーター > 日立産機 三相モーター TFO-K-4P-0.3kW 200V ザ・モートル (4極/全閉外扇・屋内型)

【直送品】【代引不可】 [三相モートル][r20][s9-910]

日立産機 三相モーター TFO-K-4P-0.3kW 200V ザ・モートル (4極/全閉外扇・屋内型)

商品コード : mt-0019909

  • 定価 :
  • 価格17,400 円 (税込)

    手数料について

  • さらに870分のポイント進呈!

商品画像は日立0.75Kwを使用していますが0.1Kw〜0.3Kwまでの小型モーターは写真画像(リードボックス・外扇構造)とは異なる場合が御座います。正確には寸法図をご参照下さい。
幅広い期待に応えるベーシックモデル
日立産機 三相モーター TFO-K-4P-0.3kW 200V 『ザ・モートル』 (4極/全閉外扇・屋内型)

コンパクトさ、使いやすさなど幅広い期待に応えるベーシックモデルです。モータのハウジングにアルミ合金採用。大幅な小型・軽量化を実現しました。


小型・軽量化を実現 アルミ合金フレームの採用により、シリーズ平均約30%の軽量化と約10%の小型化を実現。従来のパワフルな 動力性能と合わせて、より幅広い製品分野に対応します。(表1)


頼もしくパワフルな加速トルク モータのパワーを決定づける加速トルク。日立では、特殊スロット形状のアルミダイカストロータを採用し、パワフルな加速トルクを実現しました。これにより、始動から運転までスムーズな加速性を発揮。作業効率をいっそう高めています


パワーの源泉はコンパクトコイル方式 コイルをコンパクトにしながらトータルの損失をおさえ、高効率のパワーを発揮する新技術、それがコンパクトコイル方式です。絶縁層内にすきまなく巻線をおさめることにより、パワーに余裕が生まれています。またコンパクトになったコイルでフレーム内の通風スペースが広がり、冷却効果も同時に向上。独自の新機構の開発でよりすぐれた経済効率を実現しています。


信頼性の高い絶縁システム 電線をはじめ各種絶縁物には日立独自の高性能絶縁材料を採用。ハイグレードな特殊耐熱電線、耐熱・耐環境性ワニスの組み合わせにより高品質な絶縁性能を発揮します。最高許容温度はコイルの温度上昇に対しても余裕十分。さらに耐湿性、耐寒性などすぐれた耐環境性を実現します。(表2)


低騒音・低振動 高精度の工作技術、高調波低減設計により、作業環境の改善に役立ちます。


新規格準拠で世界に通用する国際サイズ IEC(国際電気標準会議)規格に凖拠した新規格を採用しているため、国内はも とより国際的にも互換性が広がりました。

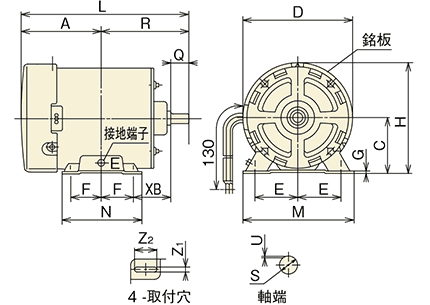

■寸法図


■寸法(mm)
L242 R120
A122 B-
D147 KL-
K- J-
H148 C71
F45 E56
N110 M150
G3.2 Z7X26
XB45 S14h6
W- U1
T- Q30

■標準仕様
外被構造 全閉外扇型(屋内型)
極数 4極
出力 0.1〜0.4kW
耐熱クラス 120(E)
定格 S1(連続)
保護方式 0.1〜0.3kWはIP22またはIP42、0.4kWはIP44
電圧/周波数 200V 50/60Hz、220V60Hz
口出し方式 ラグ式または端子台(ネジ止め)式
口出し本数 3本
塗装色 リゲルグレー(マンセル8.9Y 5.1/0.3)
伝導方式 直結・ベルト掛け共用
回転方向 反負荷側から見て時計方向
周囲条件 温度 -30〜40℃
湿度 95%RH以下
高度 標高1000m以下
設置場所 屋内設置
雰囲気 腐食性および爆発性ガス、蒸気、結露が無く、じんあいの少ないこと
※枠番号63.71枠で端子箱不付きのものはIP22またはIP42。
