バリエーション インバータ制御でスムーズに溶接を行うことができ、幅広いジャンルの溶接が可能な直流インバーター溶接機です。スムーズなアークスタートと安定したアークでストレスの無い作業が可能な高性能インバーター搭載。薄板溶接1.2mmから最大6mmまでの幅広い板厚に対応しています。
また、高性能型の自動遮光面付きの当社オリジナルセットで届いてすぐにお使いいただけます。

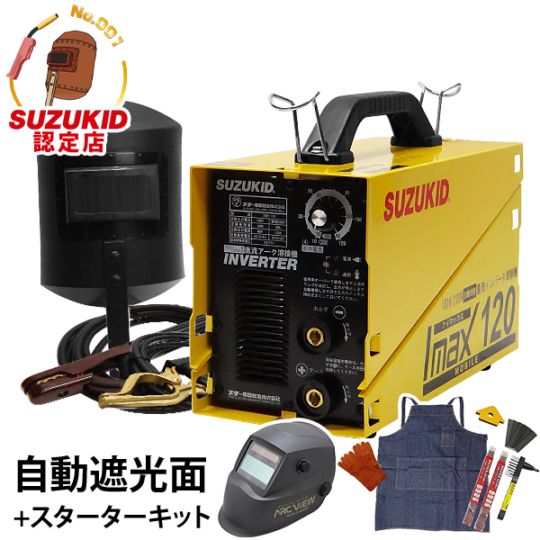

セット内容

• 1.アイマックス120
• 2.自動遮光面 AVW-200MW
• 3.スターターキット ST-002

---

特長

• 仕上がりがきれいな高性能インバーター搭載！ 仕上がりがきれいなインバータ制御方式を採用。スムーズなアークスタートと安定したアークでストレスの無い作業が可能です。
• 薄板溶接1.2mmから最大6mmまでの板厚に！ 00V電源で1.4Φの溶接棒を使用して板厚1.2mmから、200V電源でご使用される場合は、最大で3.2Φの溶接棒を使用して最大で6mmまでの板厚にご使用いただけます。
• 作業環境を選ばない100V/200V兼用電源 工場にある200Vや出張工事等の100Vにも場所を選ばず対応します。
• 異常温度保護機能付き！ 内部の温度が過剰に上がった場合など、過熱ランプが点灯し、電流を停止させます。
• 出力電流をダイヤルで簡単調節 出力電流の調整をひとつのダイヤルを回すだけで調整可能です。
• 安心の使用率オーバー防止機能付き 使用率オーバー防止機能搭載で使い過ぎによる内部トランスの焼損の心配がありません。

• 寸法図
• 仕様

  品名	アイマックス120
  品番	SIM-120
  定格周波数	50Hz/60Hz
  定格一次電圧	単相100V	単相200V
  定格一次電流	22A	24.5A
  定格二次電流	60A	120A
  定格二次 無負荷電圧	DC77V
  定格二次 負荷電圧	DC22.4V	DC24.8V
  定格使用率	100%	35%
  使用可能溶接棒	Φ1.0〜2.0mm	Φ1.0〜3.2mm
  適応板厚	0.8〜4.0mm	0.8〜6.0mm
  寸法	W150×H347×L268mm
  本体質量	7kg(本体のみ)
  基準取得	PSE・EMI




---

溶接機特長

仕上がりがきれいな高性能インバーター搭載！ 仕上がりがきれいなインバータ制御方式を採用。スムーズなアークスタートと安定したアークでストレスの無い作業が可能です。

薄板溶接1.2mmから最大6mmまでの板厚に！ 100V電源で1.4Φの溶接棒を使用して板厚1.2mmから、 200V電源でご使用される場合は、最大で3.2Φの溶接棒を使用して最大で6mmまでの板厚にご使用いただけます。

作業環境を選ばない100V/200V兼用電源 工場にある200Vや出張工事等の100Vにも場所を選ばず対応します。

異常温度保護機能付き！ 内部の温度が過剰に上がった場合など、過熱ランプが点灯し、電流を停止させます。

出力電流をダイヤルで簡単調節 出力電流の調整をひとつのダイヤルを回すだけで調整可能です。

安心の使用率オーバー防止機能付き 使用率オーバー防止機能搭載で使い過ぎによる内部トランスの焼損の心配がありません。

溶接機仕様

品名 アイマックス120 品番 SIM-120 周波数 50/60Hz 定格一次電圧 単相100V 単相200V 定格一次電流 22A 24.5A 定格二次電流 60A 120A 定格二次 無負荷電圧 DC77V 定格二 次負荷電圧 DC22.4V DC24.8V 定格使用率 100% 35% 使用可能溶接棒 Φ1.0〜2.0mm Φ1.0〜3.2mm 適応板厚 0.8〜4.0mm 0.8〜6.0mm 寸法 W150×H347×L268mm 質量 7kg(本体のみ) 基準取得 PSE・EMI

---

自動遮光面特長

• ガレージに馴染むスタイリッシュなチャコールカラー
• 視界爽快ブルーフィルター搭載 液晶ブルーフィルターで鮮明な視界を。溶接個所が見易くストレスなく作業が出来ます。
• フィット感抜群のヘッドギア ダイヤル式バックギアで容易にジャストフィットします。ギアが細かく設定されているので頭巾の併用も違和感が無い。着脱が簡単なので作業効率もアップします。
• 映える溶接スタイル プロ仕様はもちろんDIYにも最適

自動遮光面仕様

型式	AVW-200MW
本体寸法	幅245 × 奥行327 × 高さ219mm
質量	468g
本体カラー	チャコール
遮光カラー	青
遮光度	#9?#13
遮光速度	1/25,000秒
遮光前遮光	#3.5
遮光度調整	外側
感度調整	ダイヤル式　無段階調節
戻り速度調整	ダイヤル式　無段階調節(約0.1秒?約1.0秒)
視界領域	W96×H39mm
カートリッジ寸法	W110×L9×H90mm
電源	ソーラー+リチウム電池CR2032×1
バッテリーアラーム	○
グラインドモード	○
TIG最低アンペア数	＞5A
操作温度	-5℃?55℃
保管温度	-20℃?70℃
材質	高耐衝撃性ナイロン
用途	TIG/MIG/MAG/MMA(手棒溶接)
付属品	取扱説明書×1枚 保証書×1枚 リチウム電池CR2032×1個 外側カバープレート×2枚 内側カバープレート×1枚

専用オプション(別売)

溶接側延長コード5m cc-624 《2本組セット》 ・ WCT 14SQプラグ ・中継ソケット付

溶溶接側延長コード10m cc-625 《2本組セット》 ・WCT 14SQプラグ ・中継ソケット付
