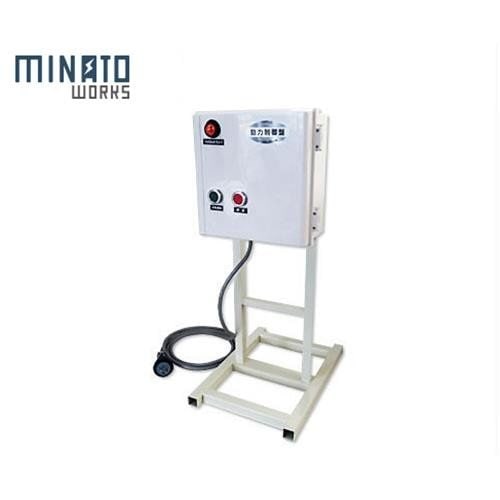

ミナト タイマー式 動力制御盤 (自立盤付き/三相200V20A対応) 【省エネ対応】

三相200V機械の作動時間をタイマー設定により自動的に停止させるコントロールボックスです。不必要な運転時間を無くし省エネ対策に有効です。コントロール時間は「秒」「分」「時間」いずれの単位でも自由に設定できます。スプリンクラー作業、果樹園、農業潅水などの定時自動給水におすすめです。

■作動例
起動ボタンを押して起動 ⇒ タイマー設定時間により作業 ⇒ 設定時間が来たら自動停止します。
※再起動する場合は、起動ボタンを再投入して下さい。

■特長
・三相200V出力の4P20Aコンセントを3箇所設置しています。
・オムロンソリッドタイマの設定により「秒」「分」「時間」いずれの単位でも自由に設定できます。
・ダウントランスを併用すれば、三相200V機器と、単相100V機器を同時にタイマー管理できます。

■設置例

100V電源の60cm大型工場扇、三相電源のコンプレッサー、100V電源の水中ポンプ
※写真は設置例です。本体のみでの販売となります。ダウントランスは付属していません。

■操作方法
1.作動時間の設定をします、主電源を入れて下さい。(パイロットランプ点灯)
2.自動運転ボタン(緑色ボタン)を押しONにします。
3.ソリッドタイマの設定時間に従い電磁開閉器が作動しモーター等負荷運転します。
4.設定時間になれば、自動停止します。以下運転ボタンを押すと繰り返します。

■タイマー設定方法
(+)または(-)ドライバを使用し、時間単位切換スイッチを任意の時間単位に設定できます。目盛数字も、プラスネジにより設定できます。詳しい設定方法は動画をご参考下さい。


※コントロールボックス内の配線(充電部分)には、触れないようにして下さい。感電する恐れがあります。

■寸法図	■仕様 入　力 三相200V 出　力 三相200V20A 保護装置 サーキットブレーカー20A 設定可能単位 秒・分・時・10時間 全長 (約)820mm(自立盤を含めた場合) ボックス外寸 (約)幅420×奥行160×高さ410mm
