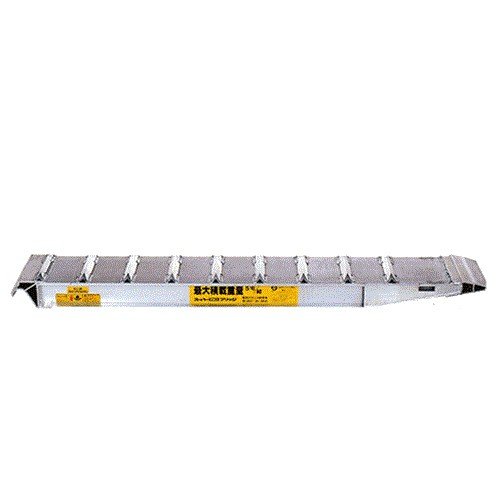

昭和ブリッジ アルミブリッジ SXN SXN型アルミブリッジは鉄シュー、ゴムシュー兼用に開発されました。
実績の高いKB型のフレームをベースにして、
アピトン材の代わりとして等間隔にアングル材を配置しました。
KB型アルミブリッジに比べ、軽量なうえ低価格を実現しました。

この商品は2本組みですが、1本からでも注文を受け付けることができます。
その場合の料金は2本組み料金の半額＋10％UPになります。
宜しくお願いします。

■型式の読み方 型式だけである程度の商品の仕様が分かるようになっています。 読み方は以下の通りです。

最大積 載荷重	品名	フック	自重 kg/本	一本あたりの寸法 mm
				有効長	全幅	有効幅	全高	フレ-ム高
3.0t /セット	SXN-180-24-3.0	A/B/特	16.1	1800	240	240	125	95
	SXN-220-24-3.0		19.1	2200	240	240
	SXN-300-24-3.0	A/B/C/特	31.0	3000	240	240	160	130
	SXN-300-30-3.0		37.2		300	300
	SXN-360-24-3.0		35.2	3600	240	240
	SXN-360-30-3.0		42.3		300	300
4.0t /セット	SXN-180-24-4.0	A/B/C/特	17.5	1800	240	240	160	130
	SXN-220-24-4.0		21.5	2200
	SXN-300-24-4.0		30.4	3000
	SXN-300-30-4.0		36.5	3000	300	300
	SXN-360-24-4.0		40.8	3600	240	240
	SXN-360-30-4.0		49.0	3600	300	300
5.0t /セット	SXN-180-24-5.0	A/B/C/特	19.1	1800	240	240	160	130
	SXN-220-24-5.0		23.9	2200
	SXN-300-24-5.0		35.0	3000
	SXN-300-30-5.0		42.0	3000	300	300
	SXN-360-24-5.0		45.6	3600	240	240
	SXN-360-30-5.0		54.7	3600	300	300
7.0t /セット	SXN-220-30-7.0	B/C/特	42.8	2200	300	300	200	170
	SXN-300-30-7.0		45.9	3000
10t /セット	SXN-220-30-10	B/C/特	36.6	2200
	SXN-300-30-10		65.0	3000
12t /セット	SXN-220-30-12	B/C/特	40.3	2200
	SXN-300-30-12		68.0	3000
15t /セット	SXN-220-30-15	B/C/特	59.1	2200
	SXN-300-30-15		76.6	3000
20t /セット	SXN-220-30-20	B/C/特	59.1	2200

※ご指定のない場合のフック形状は、3t〜5tは(B)、7t〜20tは(C)の出荷となります。

※(特)は特注フックです。(B)、(C)に該当しない場合は、ブリッジ選定資料を参考に寸法を指定してください。最適なフックを特注で製作します。
