イクラ 交流アーク溶接機 IS-H120WSF (AC100V・200V兼用/冷却ファン付)
ファン付きだから小型でもパワフル!
使用率が大幅アップで連続使用OKです!
100Vでご使用の場合は低電圧型溶接棒をご使用下さい。

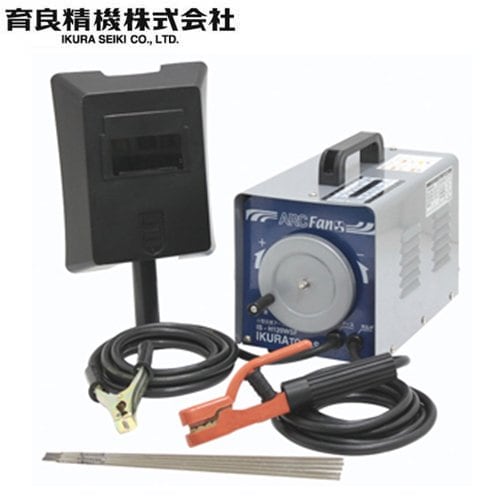

《標準付属品》
・ホルダーコード 3m (16mm2)
・アースコード 3m(16mm2)
・入力コード 2m (2芯 5.5mm2)
・溶接保護麺(遮光プレート付)
・溶接棒 5本(Φ2.0) |
|
使用電源 |
100V |
200V |
溶接棒径 |
Φ2.6 |
Φ2.6 |
入力電流 |
40A |
25A |
|
|
● 使用方法
- 結線する前に本体後面の端子台で入力電圧の設定を行ってください。
- 電源を入れ、パイロットランプの点灯を確認してください。
- アースクリップを溶接部材にはさみます。溶接個所のサビ・塗装・油分はワイヤブラシ等で除去して下さい。
- ホルダーの先端に溶接棒の心線の部分をクリップします。
● 電源切替方法
出荷時は200V接続となっています。電源コードにはプラグはついておりません。(電源へ直接ねじ込みます)
● 電流調整について
(+)方向に廻すと溶接電流が大きく、(−)方向で小さくなります。スライドプレートを見ながら溶接棒の太さに合わせて下さい。
※アーク溶接時には廻さないで下さい。故障の原因になります。
● サーモスイッチについて
本機には焼損防止用のサーモスイッチをトランスに内臓しています。使用率を超えて使用すると、内臓サーモスイッチが働きパイロットランプが消灯し、作業ができなくなります。その場合は内部の温度が下がるとスイッチランプが点灯し作業ができるようになります。
品 番 |
IS-H40BF |
IS-H120WSF |
IS-H150WF |
外 観 |
|
|
|
出力電流 |
40A |
110(90)A |
130(90)A |
入力電圧 |
AC100V |
AC200(100)V |
AC200(100)V |
入 力 |
1.35kW |
3.5(2.2)kW |
4.3(3.2)kW |
負荷電圧 |
22V |
22V |
22V |
無負荷電圧 |
35V |
40V |
43V |
使用率 |
10% |
10% |
10% |
外形寸法 |
W130×L225×H190mm |
W180×L370×H260mm |
W220×L340×H290mm |
質 量 |
8kg |
17kg |
23kg |
溶接棒 |
Φ1.6mm(100V/15A) |
Φ2.6mm(100V/40A)
Φ2.6mm(200V/25A) |
Φ2.6mm(100V/40A)
Φ3.2mm(200V/30A) |
