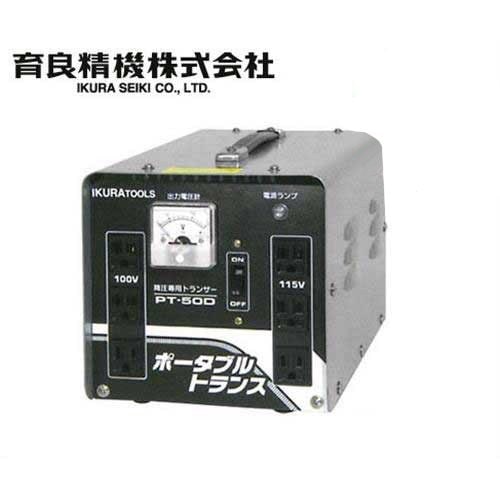

イクラ 大容量型ダウントランス PT-50D (連続50A)-ミナトワークス

イクラ　大容量トランス50A(変圧器) PT-50D [200V⇒100Vに変圧] 連続仕様

電気製品のパワー不足解消、電圧降下対策に！

余裕の大容量変圧器。200Vを100V・115V　Max50Aに変換します。
トランス入力には4P20A電源プラグコードが付いています3相200V又は単相200Vを入力電源として御使用になれます

【電源コード色のご注意】
■イクラ大容量型ダウントランス PT-50D の200V側入力電源は【白・黒】です【黄色/緑】の長いコードはアース線です、電源にはいれないで下さい。

トランスの設置場所
・トランスは発熱します。熱のこもらない通風の良い、湿気の無い場所で御使用になって下さい。
・周囲に可燃性の物が無く通路などに電線が露出しない場所

仕様

入力電圧	AC200V
出力電圧	AC100/115V
容　量	5kVA
定　格	連続
外形寸法 (mm)	W205×L305×H225
重　量 (kg)	20
出力コンセント	100V×3個　/　115V×3個

【参考技術資料】1次入力側の接続について
後部から出ている1次入力接続用ケーブルを3Pアース付きコンセントや電源ブレーカー端子に接続する際は、下記図に従って接続してください。ご参考図ではアース線が緑色となっておりますが機種により電源・アース線の色はコードの色が異なる事がございますので、説明書等でご確認して頂いた上で接続を行って下さい。

[！] 注意

単相参3線式の場合は　 [×] 中性線　には絶対に接続しないで下さい。
接続を誤ると感電の原因になります。(100Vの入力となります)

こんな時にお使い下さい
コードリールを使っているときなど、電動工具のパワー不足を感じたことはありませんか？
電圧ドロップが考えられます。イクラポータブルトランスを使用すれば、ご使用の電動工具の性能を十分に発揮することができます

型　式	PT-30T	PT-50D
外　観
入力電圧	AC200　/　100V	AC200V
出力電圧	AC100　/　115V	AC100　/　115V
容　量	3kVA	5kVA
定　格	連続	連続
質　量	14.5kg	20kg
標準付属品	入力ケーブル（3芯）3.5mm²-2m 200V用プラグ	入力ケーブル（3芯）3.5m²-2m 200V用プラグ
