イクラ 手動パイプ圧着機 IS-30AHS-ミナトワークス

イクラ手動油圧式パイプ圧着機 IS-50AH

・軽量化のために手動油圧ポンプをコンパクトにし、ヘッド、可動体をアルミ鍛造化。
・芯出しスプリングにより、自動でパイプの中心に可動体が移動。

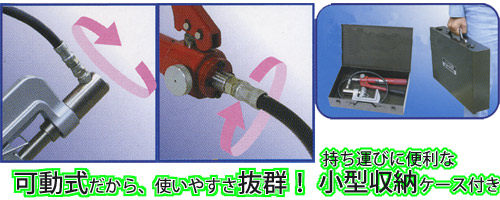

・ポンプとヘッドのホース取付部が回転し位置合わせが自由自在。柔軟なホースにより作業性向上
・圧着したパイプの復元も可能。
・本体保護のため圧力規制弁を搭載。
・持ち運びに便利なコンパクトで薄型の小型収納ケースを標準装備。

イクラ手動油圧式パイプ圧着機一覧

型番		IS-30AHS	IS-50AH	IS-30AM
外観
圧着機本体	適用管	水道用硬質塩化ビニル管
	適用管	水道用ポリエチレン管
	圧着能力	13A～30A (水道用のみ)	13A～50A	13A～30A
	外形寸法	W243×L44×H127mm	W62×L372×H200mm
	質量	1.8kg	5.5kg
手動式油圧ポンプ一式	寸法	W319×L68×H128mm ハンドル最大上昇時325mm	450mm (ハンドル長さ510mm)
	質量	2.4kg	4.5kg
	最高出力	20.6kN (2100kgf)	36.3kN (3,700kgf)
	吐出量		2.3cc
	有効油量		400cc～450cc
	吐出口		3/8高圧ホース
